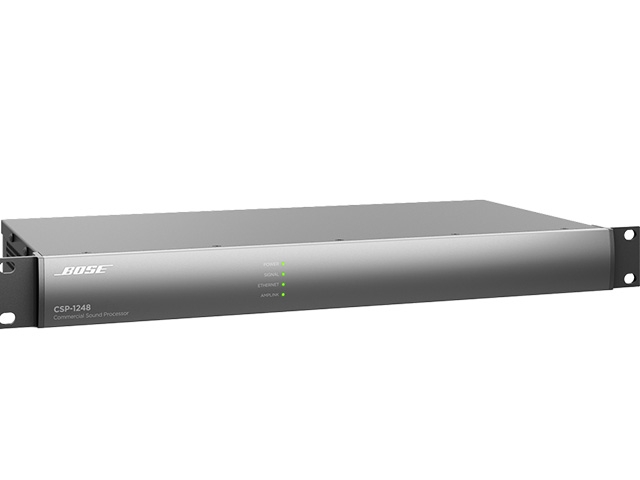

BOSE CSP-1248 商用音頻處理器

BOSE CSP-1248 商用音頻處理器技術摘要
信號處理器/CPU：32位定點/浮點DSP+ARM，456MHz ；
輸入通道：8路模擬（平衡式、麥克風/線路電平/傳呼輸入），4路模擬（非平衡、RCA線路輸入、求和為單聲道匯總至單聲道） ；
PC配置軟件：集成了具有配置實用程序的Web服務器 ；
動態范圍：>115dB，A計權，20Hz至20kHz，模擬直通，600Ω負載Ω ；
輸出通道：4路模擬（平衡式，線路電平），8路數字（AmpLink輸出） 。

BOSE CSP-1248 商用音頻處理器產品特性

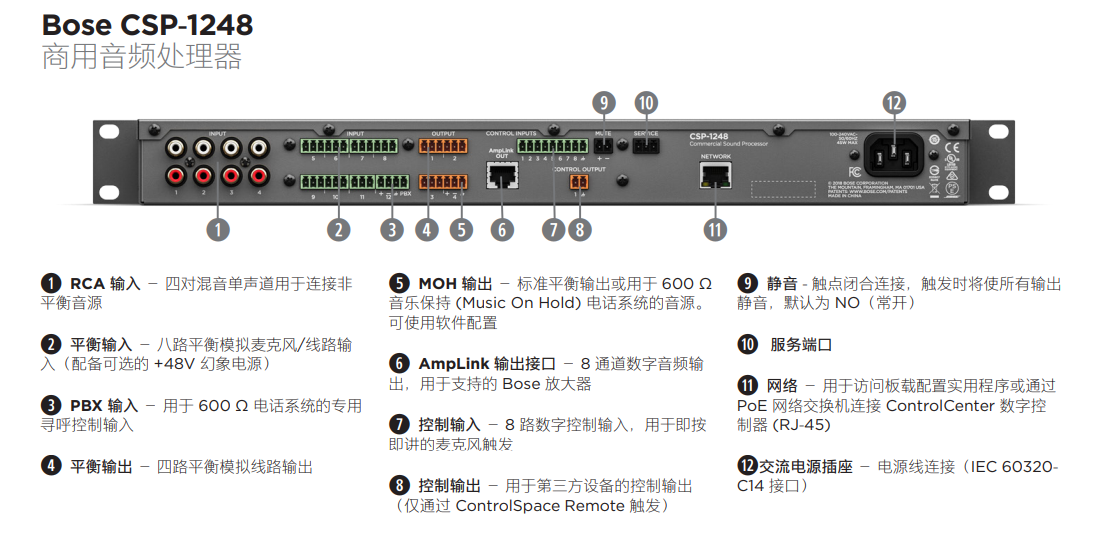

① 連接尺寸適中，適合經濟型商業安裝 - 8 x 4 平衡模擬輸入/輸出，4 對混音單聲道 RCA 輸入、8 個控制輸入、1 個控制輸出、靜音觸點、以太網接口和 Bose AmpLink 連接。

② CSP 配置實用程序具有基于瀏覽器的用戶界面，便于實時顯示和設置電平、路由、閾值、優先級、設定事件、Bose 揚聲器 EQ、輸入和區域 EQ。

③ 后面板以太網接口適用于 PC/Mac 配置；同時還可以連接 ControlCenter 數字區域控制器和 ControlSpace? Remote 遠程控制應用程序。

④ 自動音量補償會根據環境噪聲不斷調整區域輸出電平，只需與 Bose AVM-1 感應麥克風（單獨出售）配合使用即可。

⑤ Opti-voice 尋呼功能，可提供音樂和廣播之間的平滑過渡。

⑥ Opti-source 電平管理可監控多達 4 個音源的輸入電平，在切換音源時保持一致的音量。

⑦ SmartBass 處理可在任何音量下擴展低音的性能和響應。

⑧ Bose AmpLink 輸出可簡單地將數字音頻與兼容的功率放大器連接，減少中斷和相關故障點。

⑨ 直觀的終端用戶操作 — 可選的 ControlCenter CC-1D、CC-2D 和 CC-3D 數字區域控制器和 ControlSpace? Remote 遠程控制應用程序能夠提供輕松的音量控制和音源選擇。

BOSE CSP-1248 商用音頻處理器詳細參數
集成數字信號處理器
信號處理器/CPU： 32 位定點/浮點 DSP + ARM，456 MHz；
最大計算能力： 3.6 GIPS / 2.7 GFLOPS ；
音頻延遲： 900 μs（模擬輸入至模擬輸出）；
A/D 和 D/A 轉換器： 24 位；
采樣率： 48 kHz；
音頻性能規格
頻率響應： 20 Hz - 20 kHz (+0.3 dB/-0.5 dB) ；
THD+N： < 0.01 %（+4 dBu 時，A 計權/20 Hz 至 20 kHz）；
通道隔離（串擾）： < -105 dB（+4 dBu 輸入和輸出電平時，1 kHz）；
動態范圍 ：> 115 dB A 計權 20 Hz – 20 kHz，模擬直通；
音頻輸入
輸入通道： 12路模擬輸入（四路非平衡、八路平衡）；
輸入接口
輸入1-4接口：一對RCA，類型：非平衡，混音單聲道，靈敏度：-10dBV；
輸入5-11接口：3 針 Euroblock 接口 ，類型：平衡，麥克風/線路，靈敏度：-70 / -60 / -50 / 0 / +4 dBu -10 dBV 帶可選幻象電源；
輸入12接口：4 針 Euroblock 接口以及用于執行尋呼操作的獨立 GPI，類型：平衡麥克風/線路或 600 Ω 尋呼輸入，靈敏度：-70 / -60 / -50 / 0 / +4 dBu -10 dBV 帶可選幻象電源；
輸入阻抗： 12 kΩ @ 1 kHz（激活或不激活幻象電源）；
最大輸入電平： +24 dBu（THD+N ≤0.3%，20 至 20kHz，0 dB 增益）；
同等輸入噪聲： <-119 dBu（22Hz - 20 kHz，150 Ω 輸入，64 dB 增益）；
幻象電源： +48V、開路、每通道最大 10mA、每個輸入可選、所有通道最大 80mA ；
音頻輸出
輸出通道： 12（4 路模擬， 8 路 AmpLink 數字）；
模擬輸入1-3： 3 針 Euroblock 接口， 類型： 平衡線路電平；
模擬輸入 4：3 針 Euroblock 接口， 類型：600 Ω 電話系統的平衡線路電平，或完全隔離的音樂保持 Music On Hold 輸出（在配置實用程序中激活）；
數字輸出接口： RJ-45， 類型：48 kHz，8 通道數字音頻（通過 AmpLink）；
輸出阻抗： 66 Ω ；
最大輸出電平 +24 dBu（THD+N ≤0.3%，22 Hz 至 20 kHz）；
控制輸入
輸入（控制）： 8 路數字輸入，2 kΩ 內部上拉電阻可達 5 V，綠色 3.81 毫米間距接口（9 針）；
靜音（控制）： 1 路數字輸入，2 kΩ 內部上拉電阻可達 5 V，黑色 3.81 毫米間距接口（2 針）；
數字輸入電壓： 0 V 到 3.3 V（閾值電壓為 1.6 V）；
控制輸出
輸出（控制）： 1 路數字輸出，橙色 3.81 毫米間距接口（2 針）；
輸出電壓 ：高電壓：8 V（開路），2.5 V @ 10 mA，低壓：< 1 V @ 100 mA，推挽式；
輸出電流： 10 mA 源電流，100 mA 吸入電流（24 V 直流最大外部電源電壓）；
指示燈和控制

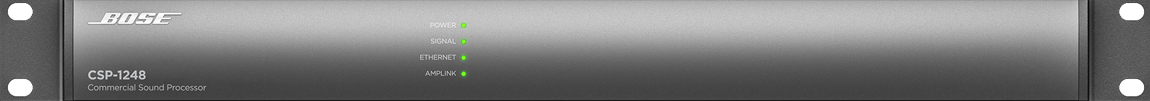

LED 狀態指示燈 ：電源/狀態、信號、以太網、AmpLink ；
音頻信號指示： 綠色（-60 至 -20 dBFS）、黃色（-20 至 -2 dBFS）、紅色（-2 dBFS 至削波）；
電氣規格
電源電壓： 85 VAC 至 264 VAC 50/60 Hz ；
交流電功耗： 在所有電源電壓下，在正常情況下<30 W，（PSU 最大 <45W）；
電源接口 ：IEC 60320-C14（插座）；
功率損耗： ~22 W（75 BTU/小時，19 kcal/小時）；
物理參數尺寸
（高 x 寬 x 深）： 44 × 483 × 215 毫米；
運行溫度： 0 °C 至 40 °C（32 °F 至 104 °F）；
冷卻系統 ：主動式，側通風帶風扇；
存儲溫度： -40 °C 至 70 °C（-40 °F 至 158 °F）；
濕度： 80%（無冷凝） 。
